一文小入门pyQt5 —— 从零到一完成一个Excel文件处理程序

一文小入门pyQt5 —— 从零到一完成一个Excel文件处理程序

一、概述 二、项目说明(也可以直接看README.md文件) 2.1 项目结构 2.2 使用 2.3 功能介绍 2.4 注意点 2.5 打包成exe程序 2.6 不足 三、QtDesigner入门(正式开始!) 3.1 开始 3.2 表格数据渲染及单元格里插入按钮控件 3.3 如何给槽函数传参? 3.4 如何实现点击按钮打开一个新窗口? 3.5 状态栏显示文本信息 3.6 关闭主界面时关闭其他所有窗口 3.7 添加程序的icon图标 3.8 QTableWidget显示正确的日期格式 3.9 打开文件选择框 3.10 弹出提示框 3.11 在QLabel上显示图片 四、具体功能实现 4.1 Excel的查 4.2 Excel的增删改 4.3 针对文件夹的图像的增删改查 五、训练自己的分类网络 5.1 数据增强 5.2 根据Excel信息分类测试集 5.3 画AUC曲线 六、打包注意点 总结 代码下载

一、概述

前人踩坑,后人少踩! 心疼我可爱的舍友为了这个课设搭环境花了一百多块钱,还只是环境。 这个项目是我的一个课设,课设要求做出一款能实现Excel增删改查及对应图像增删改查功能的软件,最后要求打包成exe,因为数据保密的原因,代码里的相关图片及表格都被我删掉了,都是假数据,只留了两张测试图片。 正所谓,做都做了,不能白做。之前从未正经接触过QtDesigner和python,对于python的认知也只是停留在函数,所以在程序的设计模式上有很多不足,包括个人认为整个项目会有点乱,详细都写在README.md里了,有很多人进不去GitHub,因此代码放在了码云上。发现网上没有一篇比较统一的入门贴,这次踩了不少坑,写得辛苦,感觉还是蛮有借鉴意义的,包括分页、加强鲁棒性等等,会以功能点的实现为线写出来给各位入个门。一文可能讲不完,所有开源给大家,具体功能实现去看代码更清晰。若有任何关于优化或错误的建议,请联系我!

二、项目说明(也可以直接看README.md文件)

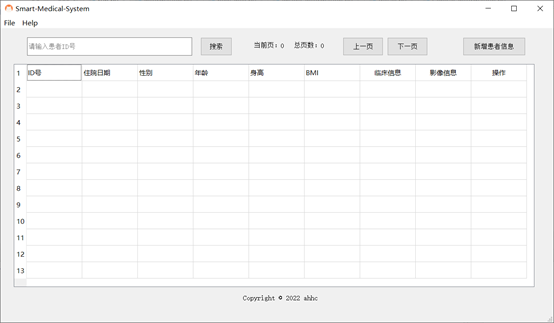

打包好的exe程序
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.1 项目结构

|-data  数据
    |-dist  Excel文件输出位置
        |-new.xls  用户操作后的新Excel文件
    |-dist_images  存放原始数据图像,用户操作影像读取及输出位置
        |-M0  正常样本图像
        |-M1  异常样本图像
        |-new 新增未分类图像
    |-info.xlsx  示例Excel文件
|-detect  神经网络(*可替换,不可更改,替换时也应更改detail.py文件中的接口)
    |-logs
        |-best.pth  网络权重
    |-model_data
        |-cls_classes.txt  类别
    |-nets  网络主体
    |-utils 工具函数文件夹
    |-classification.py  分类网络类
|-icon 图标文件夹
	|-cat.ico  程序icon图标
|-img  示例图像
|-Clinical_information  临床信息界面文件
|-detail  影像图片文件
|-Image_information Excel  表格影像信息文件
|-information  主界面布局文件
|-new_info  新增患者信息文件
|-main.py  程序入口文件
|-main.spec  打包的中间文件
|-requirements.txt  库版本要求
|-README.md  项目说明
|-.gitignore  git忽略的文件
|-eval_top5.py  画auc曲线,在本项目运行不了,需下载下面博主的代码
|-split_data.py  根据Excel文件里的诊断结果将测试集图片归类为两个文件夹
|-intense_data.py  数据增强扩充数据集

# 训练网络是resnet50
# 参考博主:https://blog.csdn.net/weixin_44791964/article/details/109160814

2.2 使用

​ 安装好合适的环境后,点击运行 main.py 即可。

2.3 功能介绍

    在使用所有功能前,需先通过“Open Excel”打开Excel文件作为表格数据库,否则会有提示。

    视图渲染:当用户选择完Excel文件时,表格视图会自动渲染,并自动计算当前页和总页数,下方状态栏会显示当前用户操作。

    当关闭主界面窗口时,其他界面也会跟着关闭。

    搜索患者:当用户输入ID号的前几位并点击“搜索”按钮时,会自动查找到第一个匹配的患者信息,并自动跳转定位到当前页和当前行。

    页面切换功能:点击“上一页”跳转至上一页,点击“下一页”跳转至下一页,当在第一页和最后一页分别点击“上一页”和“下一页”的按钮时,会弹出提示框。

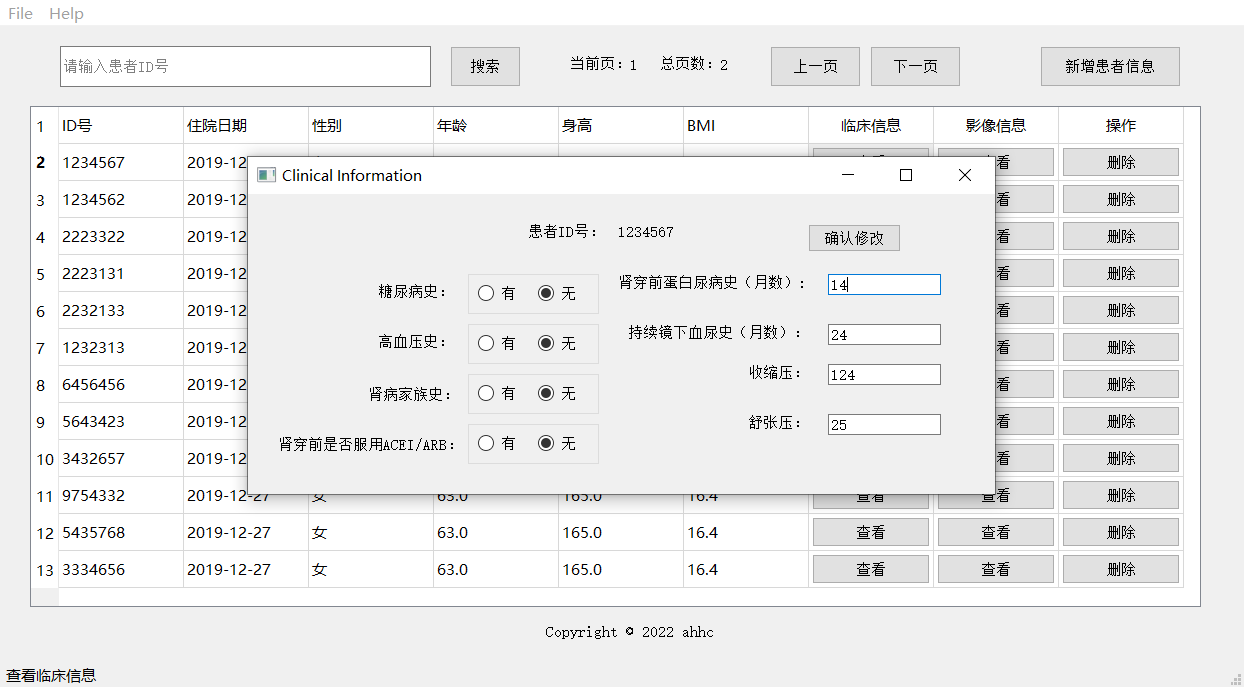

    点击“查看”按钮,查看当前行患者的临床信息和影像信息。

    修改功能:双击单元格,修改内容之后,按Enter键,修改的数据会重新写到dist文件夹下的new.xls文件中,这样不会污染原始数据。对于临床信息和影像信息,在修改完之后点击“确认修改”按钮。

    删除功能:点击“删除”按钮,修改的数据会重新写到dist文件夹下的new.xls文件中,这样不会污染原始数据。

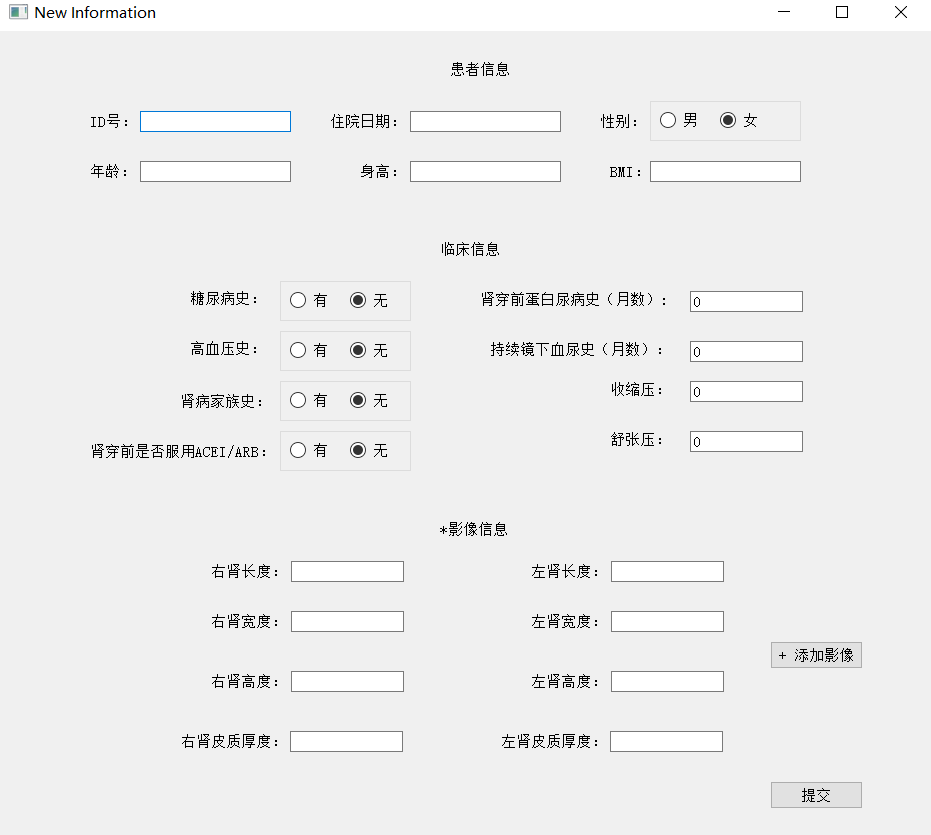

    新增患者信息:点击“新增患者信息”按钮,填写完信息后,点击“提交”按钮,同样,添加的信息会写入到new.xls文件中,新增的影像图片会放在images/new文件夹下。当点击“+添加影像”选择完图片后,“影像信息”前的“”会消失。填写信息需要注意格式,比如日期格式为“YYYY-MM-DD”,ID号不可以超过九位。

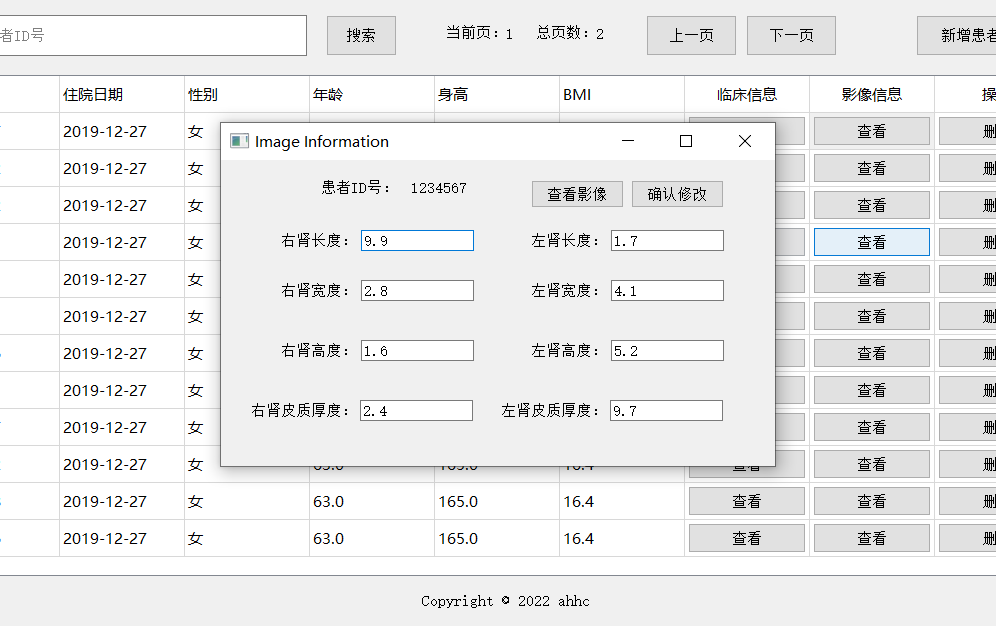

    查看患者对应的影像信息:点击“影像信息”列下的“查看”按钮,在弹出的界面中点击“查看影像”按钮。

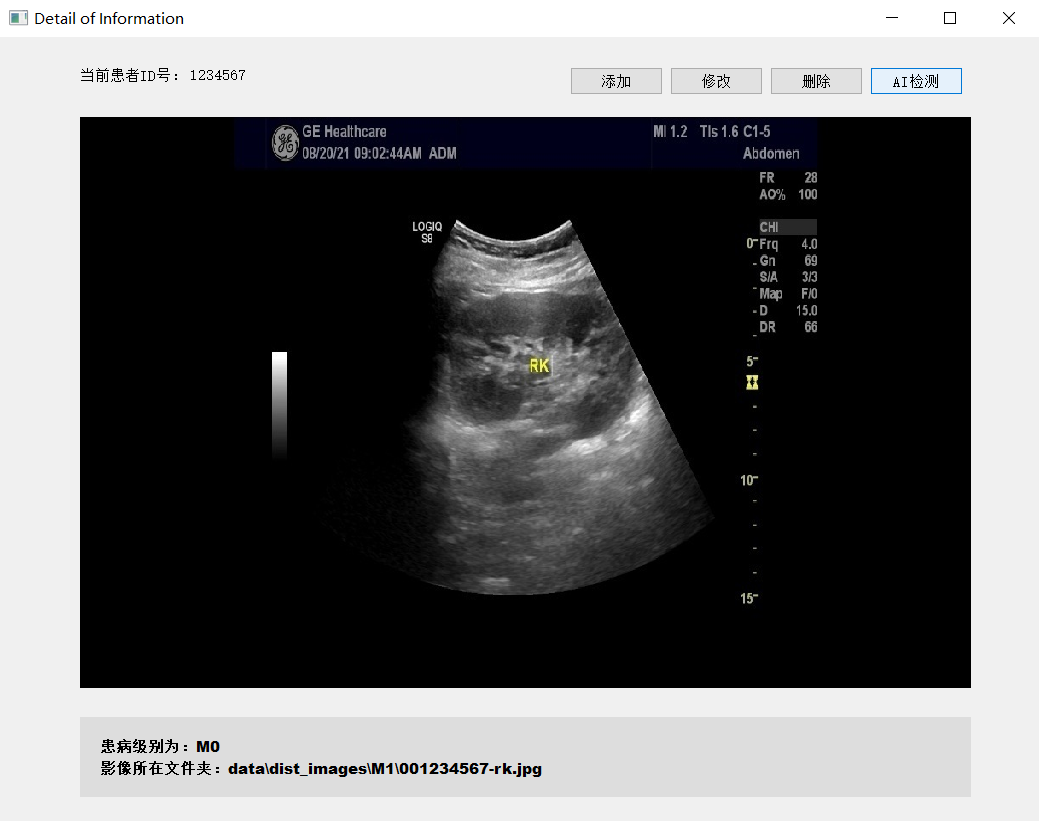

    点击7中界面的“添加”、“修改”、“删除”、“AI检测”按钮,实现对图片的增删改及人工智能诊断,诊断结果将显示在下方的输出栏,并将文件夹放在images对应的M0和M1文件夹下。

2.4 注意点

    任何路径里不要包含中文!ID号只能是数字! py文件与ui文件并不完全相同,ui文件只是拿来布局,有些微调部分直接用代码在py文件里修改了,ui并不完全同步。 整个应用程序都是基于info.xlsx的数据格式去设计的,并没有很强的裂变能力,如果不是严格按照info.xlsx的行列进行排版的,极大概率运行不出来。 影像图片的命名严格按照”ID号-rk“的格式,且ID号不超过九位。

2.5 打包成exe程序

    安装virtualenv后,在cmd中用命令virtualenv env_name 创建出一个虚拟环境,和anaconda的环境做隔离,减小包的体积。该项目打包之后有2GB多是因为torch这个包就占了2GB。

    pycharm打开Terminal,切换到env_name/Scripts路径下,输入activate.bat激活环境。

    查看requirements.txt,利用pip install安装完所有的包,直至不再报No module的错误。

    在激活环境下运行下方命令:

    pyinstaller main.spec


    在生成的dist文件夹中新建以下文件夹:

    |-data  数据
        |-dist
        |-dist_images
            |-M0 以类别名命名的文件夹
            |-M1 以类别名命名的文件夹
            |-new 新增未分类图像(不可随意更改,若更改则需同步更改代码)


2.6 不足

    在不同的电脑,界面显示会不一样,没有做自适应。 表头不应该写死,最好还是写成跟着数据渲染。 鲁棒性不太强,比如如果表格里有格式不正确应该给予拦截和提示,不应该无故终止。 最好是可以让用户选择数据打开和存储的文件夹,用户体验更好,当初设计模式有问题。 修改功能有待优化。

三、QtDesigner入门(正式开始!)

QtDesigner官方文档

3.1 开始

我跳过了环境安装,请配好了QtDesigner和.ui转.py的工具之后再来(不是。

版本: pycharm 2017.3
    点击Tool -> Externals Tools -> QtDesigner运行
    在这里插入图片描述 弹出的窗口中可以打开已有.ui文件,也可以新建.ui文件,这里我们选择MainWindow,然后点击创建。(MainWindow和Widget的区别是,MainWindow有菜单栏和下方的状态栏,不需要的可以选Widget就好。)
    在这里插入图片描述 添加控件
    在这里插入图片描述
    将左侧栏中的控件拖到画布中松开即可添加,注意修改右上角“对象查看器”中的对象名,更有辨识度,不可重名。
    鼠标左键点击选择控件时,右侧“属性编辑器”会显示当前选择控件的属性,罗列了该类及该类的所有父类属性值,我们可以通过属性编辑器进行修改。比如QTableWIDget有rowCount和columnCount的属性可以修改表格的行数和列数。
    在这里插入图片描述 修改主程序窗口的名字
    在这里插入图片描述
    在右侧的属性编辑器中搜索“title”,修改windowTitle的值。
    在这里插入图片描述 信号接槽
    a. 点击QtDesigner菜单栏中的“编辑信号/槽”;
    在这里插入图片描述
    b. 鼠标左键点击控件拉出一条地线,接地则只触发当前控件的信号,与其他控件相连则同时触发多个信号;
    在这里插入图片描述
    c. 在弹出的窗口中,左侧为该控件能触发的信号,右侧为接此信号的槽函数,比如按钮的clicked信号接searchInfo这个槽函数。点击选择完左侧的信号,再点击右侧的槽函数,点击OK即可关联。
    在这里插入图片描述
    若想新建槽函数,点击“编辑”。
    在这里插入图片描述
    再点击“+”,输入槽函数名即可。
    在这里插入图片描述
    注意: 这里与控件关联的槽函数必须在生成的.py文件中有定义,否则运行时会报错。 菜单栏信号接槽

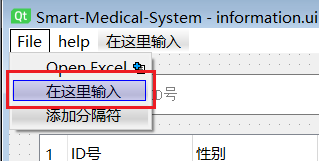

    新建菜单:双击“在这里输入”进入编辑模式,输入菜单栏选项卡名后按Enter键则新建完成。
    在这里插入图片描述
    同理,双击选项卡里的“在这里输入”,按Enter键同样可以新建子选项卡。
    在这里插入图片描述
    在右下方的“动作编辑器”栏目中选择“动作编辑器”选项卡。
    在这里插入图片描述
    鼠标右键选择“新建”。
    在这里插入图片描述
    在弹出的窗口中填写选项卡的名称,shortcut的快捷键,点击“OK”。
    在这里插入图片描述
    切换到信号/槽编辑器,点击左上角绿色的“+”,新建。
    在这里插入图片描述
    依次选择发送者为刚刚新建的动作、信号、接收者、槽如下:
    在这里插入图片描述
    在这里插入图片描述
    槽函数为自定义,不知道怎么新建槽函数的各位回到5.进行查看。 将.ui文件转为同名的.py文件,注意:每次重新生成.py文件都会覆盖原来文件的内容,也就是说,如果你写了新的代码在里面时要特别小心。 此时还不能运行,我们新开一个main.py文件,将下列代码copy进去即可运行。
import sys
from information import Ui_MainWindow  # 由information.ui转来的information.py文件,Ui_MainWindow是information.py里面的类名,这一步根据自己的类名去写。
class MyMainForm(QMainWindow, Ui_MainWindow):
    def __init__(self, parent=None):
        super(MyMainForm, self).__init__(parent)
        self.setupUi(self)
	# 槽函数
	def MethodName(self):
		print("test")
if __name__ == "__main__":
    #固定的,PyQt5程序都需要QApplication对象。sys.argv是命令行参数列表,确保程序可以双击运行
    app = QApplication(sys.argv)
    #初始化
    myWin = MyMainForm()
    #将窗口控件显示在屏幕上
    myWin.show()
    #程序运行,sys.exit方法确保程序完整退出。
    sys.exit(app.exec())

### 如果这一步运行不出来,请检查一下main.py文件里有没有刚刚定义的与控件相关联的槽函数。

小结
到这一步,基本流程已经打通了,可以开始自己的页面布局啦!
3.2开始介绍特殊功能点,比较这是处理Excel文件的程序

3.2 表格数据渲染及单元格里插入按钮控件

当用户打开Excel文件时,将Excel文件里的信息渲染到QTableWidget上。分为三步:用xlrd库去读Excel文件,拿到每一行的信息,按行渲染到QTableWidget上。具体看main.py文件里的readExcel和getOnePage、information.py文件里的generateRow这三个方法。(注意导入相应的包哦!)

# 读Excel文件
    def readExcel(self, fileName):
        workbook = xlrd.open_workbook(fileName)
        # 获得sheet_name
        self.sheet_name = workbook.sheet_names()[0]
        # 根据sheet索引或者名称获取sheet内容
        self.sheet = workbook.sheet_by_index(0)  # 从索引0开始

        # 获得总行数
        self.nrows = self.sheet.nrows
        # 获取总页数
        self.pageCount = math.ceil((self.nrows - 2) / self.pageSize)
        self.setTotalPage(self.pageCount)
        # 获取最后一页的行数
        self.lastPageCount = self.nrows - 2 - self.pageSize * (self.pageCount - 1)

        # 获取第一列的内容
        self.ids = self.sheet.col_values(0)
        for i, v in enumerate(self.ids):
            # 跳过头两个item
            if i > 1:
               self.ids[i] = str(int(v))

    # 逐行生成一页
    def getOnePage(self):
        self.isEidt = False # isEdit是用来作阀的,因为接上了QTableWidget的cellChanged信号,前期我并不想触发,想等用户自己修改时再触发
        self.changePageStatus(self.currentPage + 1)
        for i in range(self.pageSize):
            for j in range(self.infoCols):
                if self.lastPageFlag and i >= self.lastPageCount:
                    val = ''
                else:
                    index = self.currentPage * self.pageSize + i + 2
                    # 拿到value
                    val = self.sheet.cell_value(index, j)
                    if isinstance(val, float):
                        if j == 0:
                            # 去除小数点后面的数字
                            val = int(val)
                            # TableWidget需要字符串格式才能正常显示
                            val = str(val)
                        elif j == 1:
                        	# 做日期格式的转换,显示正确的日期格式
                            data_time = datetime(*xldate_as_tuple(val, 0))
                            val = data_time.strftime('%Y-%m-%d')
                        else:
                            val = str(val)
                # 除去表头
                self.generateRow(i + 1, j, val, self.lastPageCount, self.lastPageFlag, index)
        self.isEidt = True

    # 生成表格的一行
    def generateRow(self, row, col, val, lastPageNum, lastPageFlag, trueRow):
        # print('p', row, col, val)
        item = QtWidgets.QTableWidgetItem(val)
        self.tableWidget.setItem(row, col, item)
        if row <= lastPageNum or lastPageFlag == False:
            # 插入查看临床信息按钮
            self.bedButton = QtWidgets.QPushButton('查看')
            self.bedButton.setStyleSheet('QPushButton{margin:3px};')
            self.bedButton.setObjectName("bedButton" + str(trueRow))
            self.tableWidget.setCellWidget(row, 6, self.bedButton)
            # 插入查看影像信息按钮
            self.imageButton = QtWidgets.QPushButton('查看')
            self.imageButton.setStyleSheet('QPushButton{margin:3px};')
            self.imageButton.setObjectName("imageButton" + str(trueRow))
            self.tableWidget.setCellWidget(row, 7, self.imageButton)
            # 插入删除信息按钮
            self.deleteButton = QtWidgets.QPushButton('删除')
            self.deleteButton.setStyleSheet('QPushButton{margin:3px};')
            self.deleteButton.setObjectName("deleteButton" + str(trueRow))
            self.tableWidget.setCellWidget(row, 8, self.deleteButton)

            # lambda匿名函数用于传参
            self.bedButton.clicked.connect(lambda: self.MainWindow.getBedInfo(trueRow))
            self.imageButton.clicked.connect(lambda: self.MainWindow.getImageInfo(trueRow))
            self.deleteButton.clicked.connect(lambda: self.MainWindow.deleInfo(trueRow))

        else:
            self.tableWidget.removeCellWidget(row, 6)
            self.tableWidget.removeCellWidget(row, 7)
            self.tableWidget.removeCellWidget(row, 8)

3.3 如何给槽函数传参?

传参:利用匿名函数lambda,场景为:当我点击按钮时,打开另一个Widget,此时我需要传入ID号。

# lambda匿名函数用于传参
self.bedButton.clicked.connect(lambda: self.goToNewWidget(user_id))

def goToNewWidget(self, user_id):
	print(user_id)

3.4 如何实现点击按钮打开一个新窗口?

    安装之前的教程生成一个新窗口的.py文件,如new.py。 from new import Ui_new导入新的py文件,给相应的按钮接上槽。 在槽函数里实现打开功能。
self.bedButton.clicked.connect(self.goToNewWidget())

def goToNewWidget(self):
	self.new_widget = QWidget()
    self.new_ui = Ui_New_Info()
    self.new_ui.setupUi(self.new_widget, self)
    self.new_widget.setWindowTitle('New Information')
    self.new_widget.show()

3.5 状态栏显示文本信息

	self.statusbar.showMessage(message)

3.6 关闭主界面时关闭其他所有窗口

重写closeEvent方法,具体看information.py文件里的closeEvent方法。

# --------------information.py------------------
	# 重写关闭方法
    def closeEvent(self, event):
        if self.MainWindow.clinical_widget:
            # print('close')
            self.MainWindow.clinical_widget.close()
        if self.MainWindow.image_widget:
            # print('close')
            self.MainWindow.image_widget.close()
        if self.MainWindow.new_widget:
            # print('close')
            self.MainWindow.new_widget.close()
        if self.MainWindow.detail_widget:
            # print('close')
            self.MainWindow.detail_widget.close()
        event.accept()

### 这里的所有widget都挂载在main.py文件里的QMainWindow对象中,为了在其他函数里拿到QMainWindow里的widget,我把QMainWindow挂载为当前类的属性,即self.MainWindow = MainWindow, 加多一层if判断是为了防止有些窗口没打开,如果这是执行关闭的话,程序会卡顿出错。

# ---------------main.py-------------
    def __init__(self, parent=None):
        super(MyMainForm, self).__init__(parent)
        self.setupUi(self)
        self.setWindowIcon(QIcon('icon\cat.ico'))

        # 四个窗口
        self.clinical_widget = ''
        self.image_widget = ''
        self.new_widget = ''
        self.detail_widget = ''

3.7 添加程序的icon图标

	self.setWindowIcon(QIcon('icon\cat.ico')

3.8 QTableWidget显示正确的日期格式

你会发现从Excel表格里读取到的日期是一串数字,需要利用datetime这个库进行转化才能正确显示。

from datetime import datetime
from xlrd import xldate_as_tuple
data_time = datetime(*xldate_as_tuple(val, 0))
                            val = data_time.strftime('%Y-%m-%d')

# 在Excel中写入正确的日期格式
datetime.strptime(self.getTableWidgetItemContent(row, col), '%Y-%m-%d')

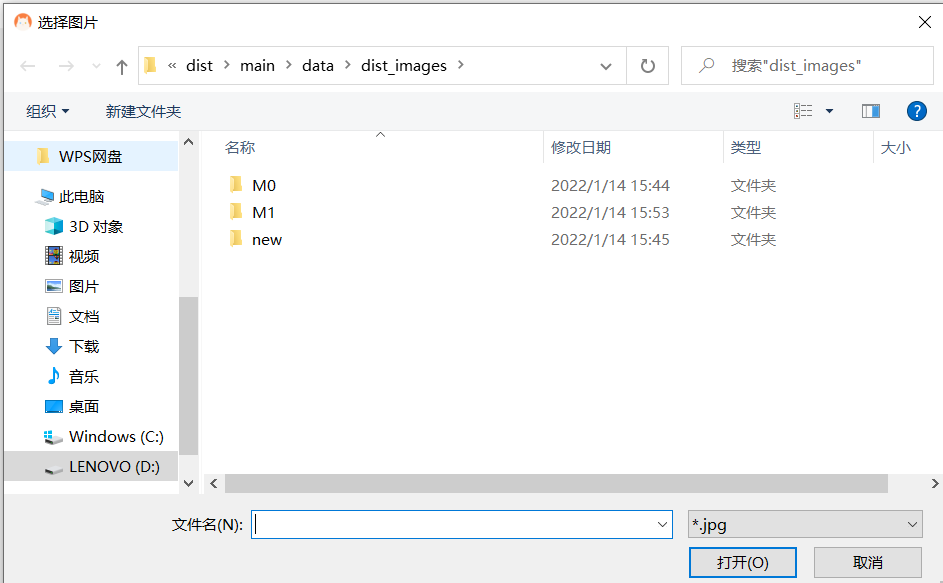

3.9 打开文件选择框

第一个参数为打开文件选择框的窗口父类,第二个参数为弹出的选择框的名称,第三个参数为打开的指定路径(可选),第四个为限制类型(注意:这里的类型限制的“无效”的)。

image_Name, imgType = QFileDialog.getOpenFileName(self,
                                                  "选择图片",
                                                  "",
                                                       "*.jpg;;*.png;;All Files(*)")

在这里插入图片描述

3.10 弹出提示框

from PyQt5.QtWidgets import *
 QMessageBox.information(self, "提示", "当前页是最后一页!")
 QMessageBox.warning(self, "警告", "请先打开Excel文件!")
 QMessageBox.error(self, "警告", "请先打开Excel文件!")
 ### 具体的弹出框类型看文档

3.11 在QLabel上显示图片

具体看detail.py文件里的setPixMap方法。

    def setPixMap(self, path):
        # 利用qlabel显示图片,show_image是QLabel的对象名,在3.1开始的添加控件有说明
        png = QtGui.QPixmap(path).scaled(self.show_image.width(),self.show_image.height())
        self.show_image.setPixmap(png) # 这里的setPixmap是QLabel的原生方法
        self.show_image.setScaledContents(True)

四、具体功能实现

4.1 Excel的查

思路:获取到Excel表格中的所有ID号放在list里,因为ID号是按行存储的,所以list的索引就是患者信息在Excel文件里的行数-1(list索引从零开始)。当用户在输入框输入完ID号,点击搜索按钮时,截取掉输入框值前后的空格,利用list的原生方法count和index查看当前患者是否存在,存在则定位至那一页和那一行,不存在则给予相应的提示。用户可以不必输入完整的ID号,会自动返回第一个匹配项。具体看main.py里的searchInfo方法。

    # 搜索患者信息
    def searchInfo(self):
        if self.fileName != '':
            search_id = self.getContent().strip() # 字符串格式
            self.showStatusMessage("搜索ID号:" + search_id)
            # 清除搜索框内容
            self.clearContect()

            # 使用 startswith,返回一个列表
            res = [idx for idx in self.ids if idx.startswith(search_id)]
            if len(res) == 0:
                QMessageBox.information(self, "提示", "没有找到匹配项")
            else:
                # 第一个匹配项,index是Excel表格中的真实行数
                index = self.ids.index(res[0]) - 2
                # 获取匹配项所在页数
                page = math.floor(index / self.pageSize)
                row = (index % self.pageSize) + 1
                self.currentPage = page
                if self.currentPage == (self.pageCount - 1):
                    self.lastPageFlag = True
                self.getOnePage()
                self.isEidt = False
                self.setLineColor(row)
                self.isEidt = True
        else:
            QMessageBox.warning(self, "警告", "请先打开Excel文件!")

在这里插入图片描述

4.2 Excel的增删改

思路:很好理解,增删改都可以理解为两步,读取和重新写入,利用xlrd库读取Excel文件,利用xlwt库写入Excel文件。对读取到的信息进行增删改的操作之后,再将操作之后的信息写回去。具体看main.py里的getNewXl方法

# 新建工作本并保存,有row则删除,有row和col则为修改,都没有则为新增, change_val为指定值,未传时为双击表格修改的内容,count为计数器,防止多次弹出提示框
    def getNewXl(self, row = -1, col = -1, change_val = '', count_n = 0):
        try:
            # 新建工作簿
            workbook = xlwt.Workbook(encoding='utf-8')
            # 新建sheet
            sheet_w = workbook.add_sheet(self.sheet_name)

            # 循环
            count = 0
            for x in range(self.sheet.nrows):
                if col == -1:
                    # 删除
                    if x != row:
                        for y in range(self.sheet.ncols):
                            val = self.sheet.cell_value(x, y)
                            if y == 1:
                                dateFormat = xlwt.XFStyle()
                                dateFormat.num_format_str = 'yyyy/mm/dd'
                                sheet_w.write(count, y, val, dateFormat)
                            else:
                                sheet_w.write(count, y, val)
                        count = count + 1
                else:
                    # 修改
                    for y in range(self.sheet.ncols):
                        if x == row and y == col:
                            if change_val == '':
                                val = self.text
                            else:
                                val = change_val
                        else:
                            val = self.sheet.cell_value(x, y)
                        if y == 1:
                            dateFormat = xlwt.XFStyle()
                            dateFormat.num_format_str = 'yyyy/mm/dd'
                            sheet_w.write(x, y, val, dateFormat)
                        else:
                            sheet_w.write(x, y, val)
            if row == -1:
                new_row = self.sheet.nrows
                # 新增
                for i, v in enumerate(self.forms):
                    if i == 1:
                        dateFormat = xlwt.XFStyle()
                        dateFormat.num_format_str = 'yyyy/mm/dd'
                        sheet_w.write(new_row, i, v, dateFormat)
                    else:
                        sheet_w.write(new_row, i, v)

            # 保存工作簿
            path = self.dist_root + self.dist_name
            workbook.save(path)
            # 重新渲染视图
            self.readExcel(path)
            self.getOnePage()
        except:
            if row == -1:
                QMessageBox.warning(self, "错误", "新增失败")
            elif col == -1:
                QMessageBox.warning(self, "错误", "删除失败")
            else:
                if count_n == 0:
                    QMessageBox.warning(self, "错误", "修改失败")
                else:
                    self._count = self._count + 1
                    if self._count == count_n:
                        QMessageBox.warning(self, "错误", "修改失败")
                        self._count = 0
        else:
            if row ==  -1:
                self.showStatusMessage("新增成功")
            elif col == -1:
                self.showStatusMessage("删除成功")
            else:
                self.showStatusMessage("修改成功")

4.3 针对文件夹的图像的增删改查

思路:实现对一个文件夹里的图片的增删改查,查就必须要有数据,因此我们需要利用os库遍历文件夹里的文件获取到每一个文件名,构成一个文件名的list,之后拿用户输入的信息在list里面找,方法和Excel的查一样。增是利用cv2这个库实现的。删是利用os.remove方法。改就是增+删。具体看detail.py文件里的逻辑。

# 获取文件夹图片目录元组
    def getDirectTuple(self):
        self.fileList = []
        for filepath, dirnames, filenames in os.walk(r'data\dist_images'):
            for filename in filenames:
                self.fileList.append(os.path.join(filepath, filename))
        # print(self.fileList)

五、训练自己的分类网络

由于我不会torch这个库,直接拿的大佬的代码自己训练。所使用的网络resnet50,后期只有一天多的时间,没做什么改进,只做了数据增强和数据分类。准确率70%。

参考文章:按着大佬的步骤来没什么问题,显卡不行的关闭多线程(num_worker),减少batch大小(batch_size)。里面的eval_top5.py有点问题,后面我拿eval_top5.py来改画auc曲线。

5.1 数据增强

到手的训练集只有200张,并且样本分布不均匀,两类比例为1:4,最后用旋转、镜像、翻转等方法扩充数据集,使其比例为1120:1120=1:1。具体看intense_data.py文件。这个代码是网上扒的,但是现在找不到出处了,感谢大佬。

# -*- coding: UTF-8 -*-
__author__ = "AhhC"
# -*- coding: utf-8 -*-

import cv2
import numpy as np
import os.path


# 椒盐噪声
def SaltAndPepper(src, percetage):
    SP_NoiseImg = src.copy()
    SP_NoiseNum = int(percetage * src.shape[0] * src.shape[1])
    for i in range(SP_NoiseNum):
        randR = np.random.randint(0, src.shape[0] - 1)
        randG = np.random.randint(0, src.shape[1] - 1)
        randB = np.random.randint(0, 3)
        if np.random.randint(0, 1) == 0:
            SP_NoiseImg[randR, randG, randB] = 0
        else:
            SP_NoiseImg[randR, randG, randB] = 255
    return SP_NoiseImg


# 高斯噪声
def addGaussianNoise(image, percetage):
    G_Noiseimg = image.copy()
    w = image.shape[1]
    h = image.shape[0]
    G_NoiseNum = int(percetage * image.shape[0] * image.shape[1])
    for i in range(G_NoiseNum):
        temp_x = np.random.randint(0, h)
        temp_y = np.random.randint(0, w)
        G_Noiseimg[temp_x][temp_y][np.random.randint(3)] = np.random.randn(1)[0]
    return G_Noiseimg


# 昏暗
def darker(image, percetage=0.9):
    image_copy = image.copy()
    w = image.shape[1]
    h = image.shape[0]
    # get darker
    for xi in range(0, w):
        for xj in range(0, h):
            image_copy[xj, xi, 0] = int(image[xj, xi, 0] * percetage)
            image_copy[xj, xi, 1] = int(image[xj, xi, 1] * percetage)
            image_copy[xj, xi, 2] = int(image[xj, xi, 2] * percetage)
    return image_copy


# 亮度
def brighter(image, percetage=1.5):
    image_copy = image.copy()
    w = image.shape[1]
    h = image.shape[0]
    # get brighter
    for xi in range(0, w):
        for xj in range(0, h):
            image_copy[xj, xi, 0] = np.clip(int(image[xj, xi, 0] * percetage), a_max=255, a_min=0)
            image_copy[xj, xi, 1] = np.clip(int(image[xj, xi, 1] * percetage), a_max=255, a_min=0)
            image_copy[xj, xi, 2] = np.clip(int(image[xj, xi, 2] * percetage), a_max=255, a_min=0)
    return image_copy


# 旋转
def rotate(image, angle, center=None, scale=1.0):
    (h, w) = image.shape[:2]
    # If no rotation center is specified, the center of the image is set as the rotation center
    if center is None:
        center = (w / 2, h / 2)
    m = cv2.getRotationMatrix2D(center, angle, scale)
    rotated = cv2.warpAffine(image, m, (w, h))
    return rotated


# 翻转
def flip(image):
    flipped_image = np.fliplr(image)
    return flipped_image


# 图片文件夹路径
file_dir = r'D:\AhhC_File\CourseDesign\classification-pytorch-main\datasets\train\\new\\M0\\'
# for img_name in os.listdir(file_dir):
#     img_path = file_dir + img_name
#     img = cv2.imread(img_path)
#     # cv2.imshow("1",img)
#     # cv2.waitKey(5000)
#     # 旋转
#     rotated_90 = rotate(img, 90)
#     cv2.imwrite(file_dir + img_name[0:-4] + '_r90.jpg', rotated_90)
#     rotated_180 = rotate(img, 180)
#     cv2.imwrite(file_dir + img_name[0:-4] + '_r180.jpg', rotated_180)

for img_name in os.listdir(file_dir):
    img_path = file_dir + img_name
    img = cv2.imread(img_path)
    # # 镜像
    # flipped_img = flip(img)
    # cv2.imwrite(file_dir + img_name[0:-4] + '_fli.jpg', flipped_img)

    # 增加噪声
    # img_salt = SaltAndPepper(img, 0.3)
    # cv2.imwrite(file_dir + img_name[0:7] + '_salt.jpg', img_salt)
    # img_gauss = addGaussianNoise(img, 0.3)
    # cv2.imwrite(file_dir + img_name[0:-4] + '_noise.jpg', img_gauss)

    # # 变亮、变暗
    # img_darker = darker(img)
    # cv2.imwrite(file_dir + img_name[0:-4] + '_darker.jpg', img_darker)
    # img_brighter = brighter(img)
    # cv2.imwrite(file_dir + img_name[0:-4] + '_brighter.jpg', img_brighter)

    blur = cv2.GaussianBlur(img, (7, 7), 1.5)
    #      cv2.GaussianBlur(图像,卷积核,标准差)
    cv2.imwrite(file_dir + img_name[0:-4] + '_blur.jpg', blur)

5.2 根据Excel信息分类测试集

测试集的图片没有分类文件夹,手工分类成本太高,于是就写了个小脚本来分,是根据诊断结果那一列来分类,具体看split_data.py。如果想多分类啥的,改一下代码就行。

# -*- coding: UTF-8 -*-
__author__ = "AhhC"

import xlrd
import cv2
import os

_path = "C:\\Users\\LENOVO\\Desktop\\classification-pytorch-main\\datasets\\test\\"
ids = []
flags = []

# 读Excel文件
def readExcel(fileName):
    workbook = xlrd.open_workbook(fileName)
    # 获得sheet_name
    sheet_name = workbook.sheet_names()[0]
    # 根据sheet索引或者名称获取sheet内容
    sheet = workbook.sheet_by_index(0)  # 从索引0开始

    # 获取第一列的内容
    global ids
    ids = sheet.col_values(0)
    global flags
    # 获取最后一列的内容
    flags = sheet.col_values(sheet.ncols-1)
    # print(ids,flags)


# 根据不同等级写入不同的文件夹
def split_data(path, fileName, cls):
    img = cv2.imread(path+fileName)
    cv2.imwrite(_path+cls+"\\"+fileName,img)
    os.remove(path+fileName)

fileName = _path + "test_info.xlsx"
readExcel(fileName)
classes = ["M0", "M1"]
for i,v in enumerate(ids):
    # 跳过表头
    if i > 1:
        if isinstance(v, float):
            v = str(int(v))
            for k in range(9 - len(v)):
                v = "0" + v
        imageName = v + "-rk.jpg"
        path = _path + "\\images\\"
        if flags[i] == 1.0:
            cls = "M1"
        else:
            cls = "M0"
        split_data(path, imageName, cls)

5.3 画AUC曲线

输入的y_test是测试样本原来的真实值,为0/1的list列表;y_pred是模型输出的预测值,为 [ [ , ], [ , ] ] 的格式,里面的元素值因为经过softmax,所以在0到1之间。

# 把这个文件放到那位博主大大的项目文件夹里
import numpy as np
import torch
from PIL import Image

from classification import (Classification, cvtColor, letterbox_image,
                            preprocess_input)
from utils.utils import letterbox_image
from sklearn import metrics
import matplotlib.pyplot as plt

y_test= []
y_pred = []

class top5_Classification(Classification):
    def detect_image(self, image):
        #---------------------------------------------------------#
        #   在这里将图像转换成RGB图像,防止灰度图在预测时报错。
        #   代码仅仅支持RGB图像的预测,所有其它类型的图像都会转化成RGB
        #---------------------------------------------------------#
        image       = cvtColor(image)
        #---------------------------------------------------#
        #   对图片进行不失真的resize
        #---------------------------------------------------#
        image_data  = letterbox_image(image, [self.input_shape[1], self.input_shape[0]])
        #---------------------------------------------------------#
        #   归一化+添加上batch_size维度+转置
        #---------------------------------------------------------#
        image_data  = np.transpose(np.expand_dims(preprocess_input(np.array(image_data, np.float32)), 0), (0, 3, 1, 2))

        with torch.no_grad():
            photo   = torch.from_numpy(image_data).type(torch.FloatTensor)
            if self.cuda:
                photo = photo.cuda()
            #---------------------------------------------------#
            #   图片传入网络进行预测
            #---------------------------------------------------#
            preds   = torch.softmax(self.model(photo)[0], dim=-1).cpu().numpy()
        y_pred.append(preds)
        arg_pred = np.argsort(preds)[::-1]
        arg_pred_top5 = arg_pred[:5]
        return arg_pred_top5

def evaluteTop5(classfication, lines):
    correct = 0
    total = len(lines)
    for index, line in enumerate(lines):
        annotation_path = line.split(';')[1].split()[0]
        x = Image.open(annotation_path)
        y = int(line.split(';')[0])

        y_test.append(y)

        pred = classfication.detect_image(x)
        # print(pred[0], y)
        # correct += y in pred
        correct += y == pred[0]
        if index % 100 == 0:
            print("[%d/%d]"%(index,total))
    return correct / total

classfication = top5_Classification()
with open("./cls_test.txt","r") as f:
    lines = f.readlines()
top5 = evaluteTop5(classfication, lines)
print("top-5 accuracy = %.2f%%" % (top5*100))

# 绘制AUC曲线
y_test = np.array(y_test)
y_pred = np.array(y_pred)
# print(y_test)
# print(y_pred)
fpr, tpr, threshold = metrics.roc_curve(np.array(y_test),np.array(y_pred)[:,1])
roc_auc = metrics.auc(fpr, tpr)
plt.figure(figsize=(6,6))
plt.title('Validation ROC')
plt.plot(fpr, tpr, 'b', label = 'Val AUC = %0.3f' % roc_auc)
plt.legend(loc = 'lower right')
plt.plot([0, 1], [0, 1],'r--')
plt.xlim([0, 1])
plt.ylim([0, 1])
plt.ylabel('True Positive Rate')
plt.xlabel('False Positive Rate')
plt.savefig('auc.jpg')
plt.show()

六、打包注意点

针对单个py文件打包成exe网上已经有很多教程了,针对整个项目的却很散。我们利用中间文件.spec来提高成功率。注意: 这里所讲的步骤最后打包出来是一个文件夹,不是单个exe。
步骤

打开cmd窗口,输入pip install pyinstaller,命令行输出successfully表示成功。 pycharm打开Terminal,输入pyi-makespec main.py --> 打包之后会生成一个目录(main.py是你程序的入口文件)。 现在文件夹下生成了一个main.spec文件。 编辑main.spec文件,找到a = Analysis()
a. 第一个参数,放置需要用到的所有py文件。格式为[‘aaa.py’, ‘bbb.py’, ‘ccc.py’]。注意:同级目录下,直接写文件名。如果不在同一个文件下,要写相对路径,[‘aaa.py’, ‘bbb.py’, ‘director\ccc.py’]。
b. 第四个参数,datas=[]。 如果用到了非py文件需要打包,那么找到datas列表,将非py文件的路径与文件夹名写在元组里。比如,有图片文件的话,可以放在images文件夹中。元组里的第一项为未打包前的文件所在路径,第二项为打包之后文件所在的目录路径。注意:这里要写相对路径,而且第一项和第二项最好相同,当文件夹里没有东西时,该文件夹会被忽略。 为了程序的鲁棒性,程序里的路径最好都用相对路径。(懂的懂,不懂就算)
c. 第五个参数,hiddenimports=[]。 如果打包之后出现No module name…可以采用临时解决方案,将缺少的模块放置在这个列表中。hiddenimports=[‘PyQt5.sip’]
d. 添加程序icon。 在exe = EXE中加入 icon=‘icon/cat.ico’ ,要写相对路径!这里是一个图片转.ico文件的网站。
a = Analysis(['main.py', 'Clinical_information.py', 'detail.py', 'Image_information.py', 'information.py', 'new_info.py', 'detect\\classification.py', 'detect\\utils\\utils.py', 'detect\\nets\\__init__.py', 'detect\\nets\\mobilenet.py', 'detect\\nets\\resnet50.py', 'detect\\nets\\vgg16.py', 'detect\\nets\\vit.py'],
             pathex=['D:\\AhhC_File\\CourseDesign\\smodel_mart-medical-system'],
             binaries=[],
             datas=[('detect\\logs','detect\\logs'),('detect\\model_data','detect\\model_data'),('icon','icon')],
             hiddenimports=[],
             hookspath=[],
             runtime_hooks=[],
             excludes=[],
             win_no_prefer_redirects=False,
             win_private_assemblies=False,
             cipher=block_cipher,
             noarchive=False)
pyz = PYZ(a.pure, a.zipped_data,
             cipher=block_cipher)
exe = EXE(pyz,
          a.scripts,
          [],
          exclude_binaries=True,
          name='main',
          debug=False,
          bootloader_ignore_signals=False,
          strip=False,
          upx=True,
          console=True,
          icon='icon/cat.ico')

最后运行pyinstaller main.spec,打包成功时会生一个build和dist文件夹 参考文章:虽然里面很多不适用了,但是嗯,还是感谢大佬。 打包时报栈溢出错误的解决方法
# 在生成的main.spec文件中加入
# -*- mode: python ; coding: utf-8 -*-
import sys
sys.setrecursionlimit(5000)
打包之后的文件夹体积太大的解决方法
如果使用anaconda环境,打包之后的体积会异常大,3GB多,这是可以利用2.5打包成exe程序步骤做环境隔离。

总结

每天感慨自己写的什么垃圾代码,一两句话说不完,还是得看代码,虽然我不是正经python人,虽然我只是个前端。写这个程序大概四五天吧,之后就是自己做测试,优化,也让我学到了一些设计模式。真是one day day, write bug。最后还是发现了很多不足,比如打包之后在朋友的电脑上显出出来很丑且不能自适应,还有一些隐藏的bug。想学东西还是得自己动手!
欢迎批评指正。

代码下载

来源url
栏目
